Trình điều khiển LED tuyến tính 50W 24V có vỏ nhựa
Trình điều khiển LED tuyến tính 50w 24v có vỏ nhựa lý tưởng cho các dự án cần nguồn điện áp không đổi, trình điều khiển này kết hợp tính thực tế với kỹ thuật mạnh mẽ để đáp ứng nhu cầu của hệ thống chiếu sáng chuyên nghiệp. Thiết kế khung mở đơn giản giúp đơn giản hóa việc tích hợp vào các thiết lập khác nhau, khiến nó trở thành giải pháp linh hoạt và đáng tin cậy cho các môi trường điều khiển điện áp không đổi.
1. Bộ điều khiển LED có vỏ nhựa
2. Đầu ra điện áp không đổi 24V
3. Điện áp đầu vào: 120-277Vac
4. Điện áp đầu ra: 24V
Các tính năng và lợi ích hàng đầu:
Đầu vào 120-277Vạc
Hằng số 24V
Đầu ra điện áp
Kích thước siêu mỏng
PF cao & THD thấp
Bảo hành 3 năm
Kịch bản ứng dụng:
Chiếu sáng nội thất và tủ: Trình điều khiển điện áp không đổi 24V cũng có thể được sử dụng cho các thiết bị chiếu sáng nhúng, chẳng hạn như dải đèn LED trong đồ nội thất hoặc đèn chiếu sáng bên trong tủ, cung cấp công suất đầu ra ổn định.
Chi tiết sản phẩm:
Thích hợp cho các ứng dụng thương mại trong nhà khác nhau, chẳng hạn như đèn ba chiều và đồ đạc tuyến tính. Sản phẩm này có vỏ bằng nhựa và cần có lớp cách nhiệt thích hợp trong quá trình sử dụng.
|
sử dụng tụ điện bền và các bộ phận chất lượng cao. |
Độ dày của lá đồng là khoảng một ounce. |
 |
 |

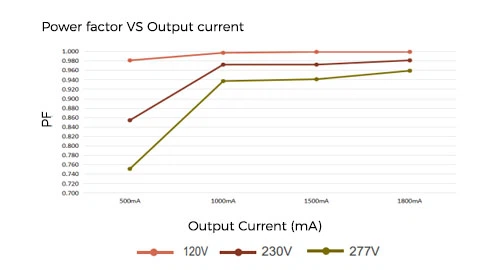

Sơ đồ đường cong điện:
Kiểm tra ở Ta 25 độ, điện áp đầu ra là 24V và dòng điện là 500mA đến 1800mA
Kích thước (mm):
Chiều dài: 338mm Chiều rộng: 19,5mm Chiều cao: 13mm
Hướng dẫn nối dây:
Đầu vào AC, đầu cuối được kết nối với nguồn điện (120-277Vac), dây màu xanh đầu vào được kết nối với N, dây màu nâu được kết nối với L. Đầu cuối còn lại là dây màu đỏ của đầu ra DC được kết nối với đèn LED +, dây màu đen được kết nối với đèn LED - tương ứng với đèn LED dương và âm được kết nối.
Bao bì sản phẩm:
Chú phổ biến: Trình điều khiển led tuyến tính 50w 24v có vỏ nhựa, Trung Quốc Trình điều khiển led tuyến tính 50w 24v có vỏ nhựa nhà sản xuất, nhà cung cấp, nhà máy
YX50N1A
|
Phiệu suất |
||
|
Người mẫu |
YX50N1A-24 |
|
|
đầu vào |
Điện áp |
120-277Vac(chuẩn) |
|
Dải tần số (Hz) |
50/60Hz |
|
|
Hiệu quả |
86%@120Vac đầy tải |
|
|
87%@230Vac đầy tải |
||
|
87%@277Vac đầy tải |
||
|
Hệ số công suất |
Lớn hơn hoặc bằng 0.9@120Vac/60Hz(10-100 %) tải đầy |
|
|
Lớn hơn hoặc bằng 0.9@230Vac/50Hz(30-100 %) tải đầy |
||
|
Lớn hơn hoặc bằng 0.9@277Vac/60Hz(45-100 %) tải đầy |
||
|
THD (Đầy tải) |
<10 %@120Vac (10-100 %) full load |
|
|
<20 %@230Vac (40-100 %) full load |
||
|
<20 %@277Vac (65-100 %) full load |
||
|
Dòng điện xoay chiều (Tối đa) |
0.41A@120Vac đầy tải |
|
|
0.21A@230Vac đầy tải |
||
|
0.18A@277Vac đầy tải |
||
|
Nguồn dự phòng |
<1W |
|
|
Dòng điện khởi động (Khởi động động cơ nguội) Max |
Đỉnh 120V 20A, thời lượng 500us (10% Ipeak) |
|
|
Đỉnh 230V 25A, thời lượng 600us (10% Ipeak) |
||
|
Đỉnh 277V 35A, thời lượng 800us (10% Ipeak) |
||
|
Dòng điện rò rỉ (Tối đa) |
<0.5mA@277V |
|
|
đầu ra |
/Điện áp (Vdc)/Dòng điện (mA) Công suất (W) |
CV 24Vdc/1800mA/43W |
|
Điện áp gợn sóng
|
<3% |
|
|
Kênh |
Kênh đơn |
|
|
Hệ số điều chỉnh điện áp |
±5% |
|
|
Điện áp đầu ra không tải |
24V |
|
|
Thời gian bắt đầu
|
<0.5S@277V ＜1S@120V |
|
|
Quá tải |
Điện áp khi tải quá cao để vào sự bảo vệ. trở lại bình thường sau giải phóng |
|
|
Ngắn mạch |
Vào chế độ nấc và trở lại bình thường sau khi phát hành |
|
|
Kích cỡ |
|
|
Chiều dài |
338mm |
|
Chiều rộng |
19,5mm |
|
Chiều cao |
13 mm |
|
Trọng lượng (g) |
78.5g |
|
Môi trường |
|
|
Tiêu chuẩn an toàn |
UL8750, Lớp 2 |
|
EMC |
Tuân thủ FCC phần 15 |
|
Nhiệt độ hoạt động |
-20 độ đến 50 độ |
|
Nhiệt độ bảo quản, độ ẩm |
-20 độ đến 85 độ ,20-90%RH |
|
Nhiệt độ môi trường |
Ta{0}} độ |
|
Tc bảo hành |
50000 giờ@TC:＜75 độ |
|
Chống sét lan truyền |
LN 1KV |
|
Xếp hạng IP |
IP20 |
|
Trình điều khiển loạt |
||||||||
|
Người mẫu |
Công suất tối đa |
Điện áp đầu vào |
Điện áp đầu ra |
Dòng điện đầu ra |
Hệ số công suất |
Hiệu quả |
Kích cỡ |
Gặp |
|
YX50N1A-24 |
50W |
120-277Vạc |
24V |
1800mA |
0.9 |
87% |
L338*W19.5*H13 |
UL,FCC,CE |
